Čerpadlo oběhové mokroběžné Wilo STRATOS MAXO 100/0.5-12 PN16

Popis produktu

Premium Smart čerpadlo Wilo-Stratos MAXO Vysoce účinné Inline mokroběžné čerpadlo s EC motorem a elektronickým přizpůsobováním výkonu. Lze použít pro topnou vodu, studenou vodu a směsi vody/glykolu. Index energetické účinnosti (EEI) podle typu čerpadla mezi  0,17 a  0,19.

Regulační režim:

• Permanentní, automatické přizpůsobení výkonu podle potřeby zařízení bez zadání požadované hodnoty Wilo-Dynamic Adapt plus (nastavení z výroby). Úspora proudu až o 20 % oproti regulačnímu režimu dp-v.
• Konstantní teplota (T-const.)
• Konstantní teplotní rozdíl (dT-const.)
• Optimalizace čerpacího výkonu přívodního čerpadla podle potřeby propojením a komunikací s několika čerpadly (Multi-Flow Adaptation).
• Konstantní průtok (Q-const.)
• Regulace rozdílu tlaku dp-c ve vzdáleném bodě v potrubí (regulace špatného bodu)
• Konstantní diferenční tlak (dp-c)
• Variabilní diferenční tlak (dp-v) s volitelnou možností zadání nominálních provozních bodů
• Konstantní otáčky (n-const.)
• Uživatelem definovaná regulace PID

Funkce:

• Evidence množství tepla
• Evidence množství chladu
• Automatické vypnutí čerpadla při zaznamenání nulového průtoku (No-Flow Stop)
• Přepnutí mezi ohřevným a chladicím provozem (automaticky, externě nebo manuálně)
• Nastavitelné omezení čerpacího výkonu pomocí funkce Q-Limit (Qmin. a Qmax.)
• Provozní režimy zdvojených čerpadel: Paralelní provoz s optimalizací účinku pro dp-c a dp-v, hlavní/záložní režim
• Uložení a obnovení nakonfigurovaného nastavení čerpadel (3 body obnovení)
• Zobrazení poruchového/varovného hlášenítiskacími písmeny včetně doporučení k nápravě
• Funkce odvzdušnění k automatickému odvětrávání prostoru rotoru
• Automatický útlumový režim
• Automatická odblokovací funkce a integrovaná plná ochrana motoru
• Detekce chodu na sucho

Zobrazení:

• Způsob regulace
• Požadovaná hodnota
• Průtok
• Teplota
• Příkon
• Spotřeba elektřiny
• Aktivní vlivy (např. STOP, No-Flow Stop)

Provedení:

• 2 konfigurovatelné analogové "vstupy: 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA a běžně dostupný PT1000 napájení +24 V DC
• 2 konfigurovatelné digitální vstupy (Ext. OFF, Ext. Min., Ext. Max, ohřívání/chlazení, manuální přenastavení (objektová automatika odpojena) , blokace ovládání (klávesnicová závěra a dálkově ovládaná ochrana konfigurace) )
• 2 konfigurovatelná hlásicí relé pro provozní a poruchová hlášení
• Místo zapojení pro moduly Wilo CIF s rozhraními pro automatické řízení objektu (volitelné příslušenství: moduly CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net jako systémová sběrnice Wilo pro vzájemnou "komunikaci výrobků Wilo, např. Multi-Flow Adaptation čerpadla a Wilo-Smart Gateway
• Integrované teplotní čidlo
• Automatický nouzový režim při zvláštních stavech (lze definovat počet otáček čerpadla) např. při výpadku sběrnicové komunikace nebo při hodnotách senzoru
• Grafický barevný displej (4,3 palce) s ovládáním přes manuální ovládání jedním knoflíkem
• Načtení a nastavení provozních údajů a např. vytvoření protokolu o uvedení do provozu přes rozhraní Bluetooth (bez dalšího příslušenství) pomocí aplikace Wilo Assistant
• Management zdvojených čerpadel integrovaný (zdvojená čerpadla jsou již propojená) , při použití 2 samostatných čerpadel jako zdvojeného čerpadla, připojení přes Wilo Net
• Detekce přetržení kabelu u analogového signálu (v připojení s 2 - 10 V nebo 4 - 20 mA)
• Možnost venkovní instalace s ochranou proti povětrnostním vlivům podle návodu k montáži a obsluze
• Předem nastavené datum a hodiny
• Tepelná izolace pro použití v oblasti vytápění

Obsah dodávky:

• Čerpadlo
• Optimalizovaný Wilo-Connector shodný pro všechny konstrukční velikosti
• 2x šroubení kabelu M16 x 1,5
• Podložky pro přírubové šrouby M12 a M16 (při jmenovitých světlostech připojení DN 32 až DN 65)
• 2x těsnění v případě přípojky na závit
• Tepelná izolace
• Stručný návod k montáži a obsluze
• Volitelné příslušenství:
• Izolace proti chladu ClimaForm k zamezení tvorby kondenzátu
• Modul CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• PT 1000 (B) příložné čidlo na potrubí (pro teplou užitkovou vodu)
• Senzor PT 1000 (AA) k instalaci do ponorné jímky
• Čidlo diferenčního tlaku
• Smart-Gateway

Provozní údaje:

• Čerpané médium: voda
• Min. teplota média: -10 °C
• Max. teplota média: 110 °C
• Min. okolní teplota: -10 °C
• Max. okolní teplota: 40 °C
• Maximální provozní tlak: 16 bar
• Minimální výška přítoku při 50 °C: 7 m
• Minimální výška přítoku při 95 °C: 15 m
• Minimální výška přítoku při 110 °C: 23 m

Údaje o motoru:

• Index energetické "účinnosti (EEI) : 0.17
• Rušivé vyzařování: EN 61800-3 / obytné prostředí (C1)
• Odolnost proti rušení: EN "61800-3 přípojka:
• Příkon: 1290
• Min. otáčky: 500 Ot/min
• Max. otáčky: 3050 Ot/min
• Třída krytí motoru:
• Šroubení kabelu:

Materiály:

• Skříň čerpadla: Šedá litina
• Oběžné kolo: PPS-GF40
• Hřídel: 1.4028, DLC-coated
• Materiál ložiska: Uhlík, impregnovaný antimonem

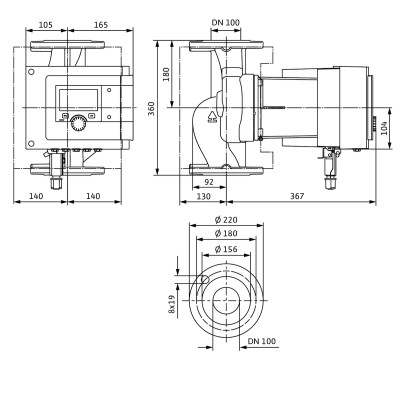

Rozměry pro instalaci:

• Přípojka trubky na straně sání: DN 100
• Přípojka trubky na výtlaku: DN 100
• Konstrukční délka: 360 mm

Informace:

• Značka: Wilo
• Název výrobku: Stratos MAXO 100/0,5-12 PN 16
• Hmotnost netto cca: 36 kg
• Číslo výrobku: 2186288
