Přečerpávač odpaní vody Wilo DrainLift BOX-32/11HD DS U

Popis produktu

Kompaktní zařízení na přečerpávání odpadní vody, připravené k zapojení a automaticky pracující, pro instalaci pod podlahou uvnitř budov.

Použití:

• Pro sběr a dopravu vody v domovních oblastech:
• Odpadní voda bez obsahu fekálií
• Doprava odpadních vod v souladu s 12050

Zařízení na přečerpávání odpadní vody splňuje požadavky normy EN 12050-2.

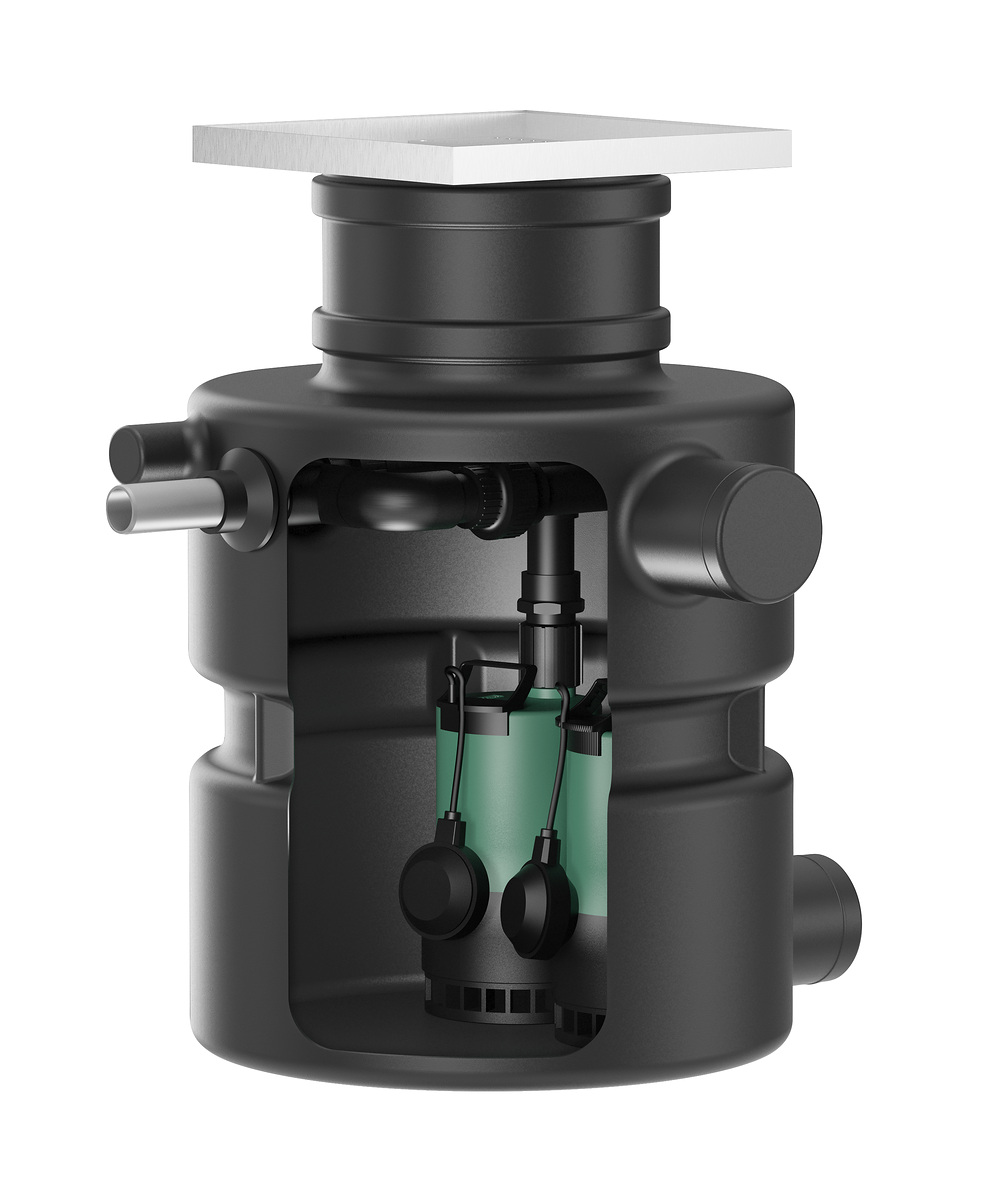

Konstrukce:

Plynotěsná a vodotěsná sběrná nádrž z plastu s vnitřním prostorem bez usazenin. Dvě přípojky DN 100 posunuté o 180o pro přítok, odvzdušnění a vedení kabelů. Přípojka výtlaku je od obou přípojek posunuta o 90° na stranu. Pro snadnou údržbu zařízení slouží kryt jako revizní otvor.Čerpadlo na odpadní vodu s integrovanou vířivou hlavou (funkce Twister) , otevřeným vícekanálovým oběžným kolem a vertikálním šroubovým spojením. Těleso čerpadla, sací síto a oběžné kolo z kompozitního materiálu. 1-fázový motor (chlazení pláště) s integrovaným provozním kondenzátorem a automaticky spínací tepelnou ochranou motoru. Skříň motoru z nerezové oceli. Olejem naplněná těsnicí komora s dvojitým těsněním: na straně motoru je hřídelový těsnicí kroužek, na straně čerpadla mechanická ucpávka. Přívodní kabel s plovákovým spínačem a nainstalovanou zástrčkou (CEE 7/7).Funkce twister zajišťuje konstantní rozvíření v sací oblasti čerpadla. Rozvíření brání tomu, aby se sediment potopil a usadil. Výsledkem je čistá čerpací jímka a omezení tvorby pachů.Měření hladiny se provádí samostatným plovákovým spínačem v nádrži a spínací skříňce. Spínací skříňka je přednastavena. Spínací bod ˝Čerpadlo ZAP˝ je předem nastaven prostřednictvím délky kabelu plovákového spínače. Spínací bod pro ˝Čerpadlo VYP˝ je definován přes nastavenou dobu zpoždění ve spínací skříňce. Spínací skříňka nabízí následující funkce:

Sběrné hlášení poruchy (SSM)

Alarm poruchová hladina Další plovákový spínač je k dostání jako příslušenství

Integrovaný bzučák, nezávislý na síti 9 V akumulátor je součástí rozsahu dodávky

Obsah dodávky:

• Plastová šachta se zabudovaným potrubním systémem
• Potrubí se zpětnou klapkou a propojovacím Y-kusem
• Dvě čerpadla se zástrčkou
• Tlaková hadice (vnitřní "průměr: 40 mm / 1,5 in spon
• O-kroužek k těsnění krytu nádrže a jako pachová uzávěra
• Kryt nádrže s obkladovým rámem a podlahovým odtokem
• Kryt hrubé stavby
• Spínací skříňka s plovákovým spínačem a zástrčkou
• 9 V akumulátor
• Návod k montáži a obsluze

Provozní údaje:

• Čerpané médium: Odvodnění
• Přípustná oblast použití
• teplota média: 3 °C
• Max. teplota média, krátkodobě do 3 min.: 60 °C
• okolní teplota: 3 °C
• Maximální provozní tlak: 1.1 bar
• Max. přípustný tlak v tlakovém vedení: 1.7 bar

Údaje o výrobku:

• Hrubý objem nádrže: 113 l
• Spínací objem: 31 l
• Provozní režim (vynořený) :
• Výška: 880 mm
• Délka: 730 mm
• Šířka: 720 mm
• Diagonální rozměr: 730 mm

Údaje o motoru:

• Síťová přípojka:
• Tolerance napětí:
• Jmenovitý výkon motoru: 550
• Jmenovité otáčky: 2900 Ot/min
• Jmenovitý proud: 3.6 A
• Izolační třída: F
• Třída krytí motoru:

Kabel:

• Délka přívodního kabelu: 10 m
• Typ kabelu:
• Kabelová konstrukce: 3G1 mm2
• Síťová zástrčka: CEE7/7 (Schuko)

Materiály:

• Materiál nádrže: PE
• Skříň čerpadla: PP-GF30
• Oběžné kolo: PPE/PS-GF20
• Hřídel: Nerezová ocel
• Materiál motoru: Nerezová ocel

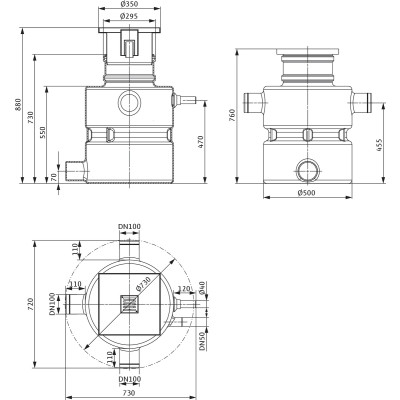

Rozměry pro instalaci:

• Přípojka trubky na straně sání: Pr. 110
• Přípojka trubky na výtlaku: Pr. 40
• Přípojka odvětrání: Pr. 110

Informace:

• Značka: Wilo
• Název výrobku: DrainLift BOX-32/11HD DS U
• Hmotnost netto cca: 40 kg
• Číslo výrobku: 2546509
