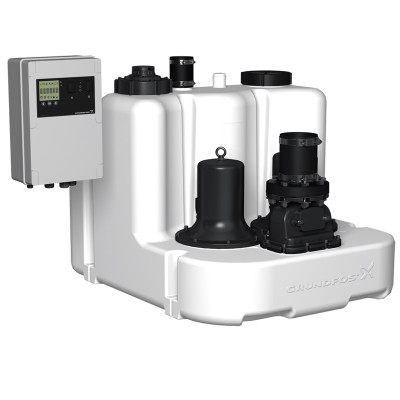

Stanice přečerpávací Grundfos Multilift MLD.22.3.4 3X400V 10M

Popis produktu

Multilift se dodává jako kompletní jednotka připravená k instalaci a zahrnuje plně integrovanou sběrnou nádrž se dvěma čerpadly a ponornými motory, zpětný ventil s integrovaným Y-kusem, výstupní adaptér s flexibilním připojovacím kusem DN100 umístěným na sběrné nádrži a řídicí jednotku a snímač hladiny. Plně integrovaná sběrná nádrž má všechny potřebné porty pro připojení přívodního potrubí, výtlačného potrubí, odvzdušňovacího potrubí a ručně ovládaného membránového čerpadla příslušenství).Sběrná nádrž obsahuje 2 vstupy na obvodu. Hlavní vstup DN150 na stupňovité nádrži a DN50 na horní části nádrže.Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné, vodotěsné a nepropouštějí zápach, zajišťují menší množství zbytkové vody a menší sedimentaci provedením zkosené spodní části. Čerpadla s vírovým oběžným kolem Vortex a bezúdržbovým ponorným motorem, nádržka na olej s fyziologickou nezávadnou olejovou náplní mezi dvěma hřídelovými ucpávkami. Směr otáčení lze pozorovat zvnějšku.Řídicí jednotka LC221 s mikroprocesorem je vybavena displejem pro veškerá možná monitorování. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 4 m nebo 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou včetně fázového invertoru pro 3fázový motor)Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou s přesností na jeden milimetr a zobrazením na displeji. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.Řídicí jednotka zajišťuje tepelnou ochranu motoru a monitoruje provoz čerpadla. Tepelná ochrana motoru sestává z tepelných spínačů ve vinutí.Funkce řídicí jednotky: zapínání/vypínání, pravidelné přepínání dvou čerpadel odpadních vod a přepnutí při poruše jednoho z nich na základě spojitého signálu z piezorezistivního snímače jističem a/nebo měřením proudu a také připojením tepelných spínačů ochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem 24hodinový automatický zkušební běh během dlouhé doby nečinnosti nastavení dob zpoždění:- zpoždění zastavení doba od dosažení zastavovací hladiny do zastavení čerpadla)- zpoždění spuštění doba od dosažení spouštěcí hladiny do spuštění čerpadla)- zpoždění alarmu doba od výskytu poruchy do signalizace alarmu) pro zabránění krátkodobému alarmu vysoké hladiny v případě dočasného vysokého přítoku do nádrže. automatické měření proudu pro signalizace alarmů provozní signalizace:- provozní režim automatický, ruční)- provozní hodiny- impulsy počet spuštění)- nejvyšší naměřený proud motoru výstražná signalizace:- stav čerpadla běh, porucha)- porucha sledu fází a chybějící fáze- porucha aktivovaná tepelným spínačem- alarm vysoké hladiny vody- interval servisu/údržby volitelný). volba automatického resetování alarmů protokol poruch pro až 20 alarmů volba mezi různými počátečními hladinami volba typu připojeného snímače kalibrace snímače přednastavená) volba intervalu údržby 0 3 6 nebo 12 měsíců).LC 221 má standardně 6 bezpotenciálových výstupů pro:– čerpadlo v provozu– porucha čerpadla– alarm vysoké hladiny– běžná porucha.6 digitálních vstupů pro následující funkce:– připojení snímače tlaku předběžně namontováno)– připojení analogového snímače 4–20 mA nebo 0–5 V)– připojení až čtyř hladinových spínačů nebo tlakových spínačů místo analogového snímače– připojení samostatného spínače hladiny, který bude použit pro detekci zaplavení mimo Multilift. Přečerpávací stanice jsou často instalovány v jímce v suterénu – nejnižší místo v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm.– připojení externího resetu alarmu– připojení tepelného spínače motoruŘada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV

Vlastnosti

• Velkoobjemová záchytná nádrž, 270 litrů
• Controller with LC display, interactive menu, and multiple motor protection functions
• Vestavěná, zpětná klapka
• Piezoresistive level sensor and reliable, blockage-free level detection with no direct contact to the pumped liquid
• Kompletní, předem sestavené a přednastavené parametry ovládání – připraveno k instalaci
• Sedm různých vstupních připojení na všech stranách nabízí maximální flexibilitu instalace
• Šest různých velikostí motoru pro dokonalé přizpůsobení požadovanému odvodňovacímu výkonu
• Snadná a inteligentní údržba a servisní funkce pro trubici senzoru, sběrnou nádrž a ovladač
• Jedno záložní čerpadlo pro vysokou provozní bezpečnost, snadnou a chytrou údržbu a servisní funkce pro trubici senzoru, sběrnou nádrž a ovladač

Rozměry

• Šířka: 800 mm
• Výška: 900 mm
• Délka: 1200 mm
• Váha brutto: 157,886 kg
• Váha netto: 134,675 kg
