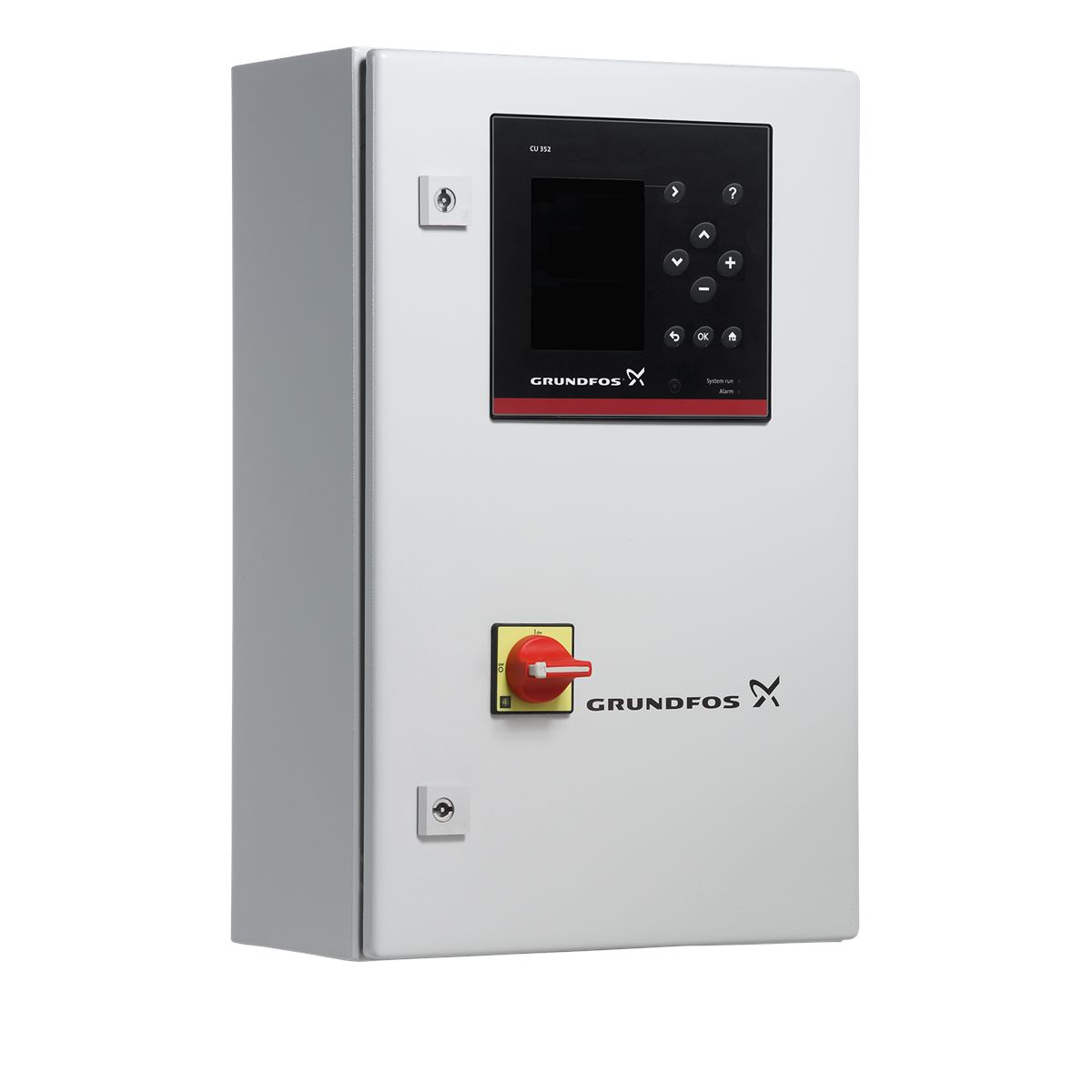

Systém řídící a regulační Grundfos CONTROL MPC SÉRIE 2000 5ČERPADEL

Popis produktu

Popis produktuControl MPC-Series 2000 je řídicí jednotka navržená pro řízení a monitorování pěti čerpadel Grundfos MAGNA, UPE nebo TPE řady 2000. Všechna čerpadla musejí být stejného typu.Řídicí jednotka Control MPC Series 2000 se používá k řízení oběhových čerpadel v aplikacích vytápění a klimatizace. Řídicí jednotka Control MPC Series 2000 zajišťuje optimální přizpůsobení výkonu v závislosti na požadavku řízení v uzavřené smyčce- proporcionálního diferenčního tlaku- konstantního diferenčního tlakuPomocí externího snímače řídicí jednotka Control MPC Series 2000 zajišťuje také optimální přizpůsobení výkonu v závislosti na požadavku řízení v uzavřené smyčce- diferenčního tlaku dálkového)- průtoku- teploty- rozdílu teplotŘídicí jednotka Control MPC Series 2000 může také řídit čerpadla pracující v režimu řízení v otevřené smyčce.Řídicí jednotka Control MPC Series 2000 zahrnuje řídicí skříň s řídicí jednotkou CU 351 a síťový vypínač.Při prvním spuštění zobrazí řídicí jednotka Control MPC Series 2000 průvodce spuštěním, který vám pomůže uvést váš systém do provozu podle vaší konkrétní instalace. Po splnění pokynů průvodce bude řídicí jednotka Control MPC Series 2000 pracovat podle vašich konkrétních potřeb a požadavků.FunkceŘídicí jednotka Control MPC Series 2000 zahrnuje nastavení/monitorování následujících funkcí:- Požadovaná hodnota- Upozornění a alarmy- Protokol alarmů uložení až 24 upozornění a alarmů)- Nastavení PI regulátoru- Alternativní požadované hodnoty nastavení až šesti alternativních požadovaných hodnot)- Působení na externí požadovanou hodnotu umožnění působení měřených parametrů na externí požadovanou hodnotu)- Nastavení hlavního snímače volba řídicího parametru systému)- Program hodin nastavení požadovaných hodnot a času a dne pro jejich aktivaci)- Proporcionální tlak nastavení řízení podle proporcionálního tlaku)- Min. doba mezi spuštěním/zastavením čerpadel nastavení zpoždění mezi spuštěním/zastavením jednoho čerpadla)- Max. počet spuštění za hodinu omezení počtu spuštění/zastavení za hodinu)- Záložní čerpadla volba jednoho nebo více záložních čerpadel)- Nucené střídání čerpadel nastavení střídání čerpadel tak, aby čerpadla běžela stejný počet provozních hodin)- Zkušební běh čerpadel zabraňuje zadření čerpadel a rozkládání se kapaliny v čerpadlech a odstraňuje vzduchové kapsy)- Pokus o zastavení čerpadla pokusy automatického zastavení, adaptivní nebo v pevně stanovených intervalech)- Otáčky při spouštění a zastavování čerpadel řízení otáček při spouštění a zastavování čerpadel)- Min. výkon volba minimálního výkonu)- Nouzový běh čerpadla běží bez ohledu na upozornění a alarmy)- Nastavení digitálních vstupů- Nastavení analogových vstupů- Nastavení digitálních výstupů- Nastavení min., max. a uživatelem definovaného výkonu - Data křivky čerpadla zadání dat charakterizujících výkonové křivky)- Zdroj řízení řízení z CU 351 nebo přes sběrnicový spoj)- Odhad průtoku optimalizace provozu podle výkonových křivek)- Ochrana proti chodu na sucho volba s vysílačem tlaku)- Min. tlak monitorování minimálního tlaku)- Max. tlak monitorování maximálního tlaku)- Externí porucha monitorování externí poruchy)- Překročený limit 1 a 2 monitorování nastaveného limitu 1 limit pro upozornění) a limitu 2 limit pro alarm))- Čerpadla mimo výkonový rozsah signalizace chodu čerpadel mimo výkonový rozsah)- Funkce uvolnění tlaku monitorování maximálního tlaku systému) - volba- Jazyk na displeji volba jazyku na displeji)- Jednotky na displeji výchozí jednotky nebo jednotky US)- Datum a čas nastavení dne a času)- Hesla nastavení hesla pro menu „Provoz“ a/nebo „Nastavení“)- Připojení sítě Ethernet řízení systému ze vzdáleného PC)- Číslo GENIbus přiřazení čísla GENIbus)- Verze softwaruŘídicí jednotka byla navržena podle následujících směrnic: Směrnice pro stroje a zařízení 98/37/ES) Použité normy: EN 809 [2000] a EN 60204-1 [2006].- Směrnice EMC 2004/108/ES)

Vlastnosti

• Popis produktuControl MPC-Series 2000 je řídicí jednotka navržená pro řízení a monitorování pěti čerpadel Grundfos MAGNA, UPE nebo TPE řady 2000. Všechna čerpadla musejí být stejného typu.Řídicí jednotka Control MPC Series 2000 se používá k řízení oběhových čerpadel v aplikacích vytápění a klimatizace. Řídicí jednotka Control MPC Series 2000 zajišťuje optimální přizpůsobení výkonu v závislosti na požadavku řízení v uzavřené smyčce- proporcionálního diferenčního tlaku- konstantního diferenčního tlakuPomocí externího snímače řídicí jednotka Control MPC Series 2000 zajišťuje také optimální přizpůsobení výkonu v závislosti na požadavku řízení v uzavřené smyčce- diferenčního tlaku dálkového)- průtoku- teploty- rozdílu teplotŘídicí jednotka Control MPC Series 2000 může také řídit čerpadla pracující v režimu řízení v otevřené smyčce.Řídicí jednotka Control MPC Series 2000 zahrnuje řídicí skříň s řídicí jednotkou CU 351 a síťový vypínač.Při prvním spuštění zobrazí řídicí jednotka Control MPC Series 2000 průvodce spuštěním, který vám pomůže uvést váš systém do provozu podle vaší konkrétní instalace. Po splnění pokynů průvodce bude řídicí jednotka Control MPC Series 2000 pracovat podle vašich konkrétních potřeb a požadavků.FunkceŘídicí jednotka Control MPC Series 2000 zahrnuje nastavení/monitorování následujících funkcí:- Požadovaná hodnota- Upozornění a alarmy- Protokol alarmů uložení až 24 upozornění a alarmů)- Nastavení PI regulátoru- Alternativní požadované hodnoty nastavení až šesti alternativních požadovaných hodnot)- Působení na externí požadovanou hodnotu umožnění působení měřených parametrů na externí požadovanou hodnotu)- Nastavení hlavního snímače volba řídicího parametru systému)- Program hodin nastavení požadovaných hodnot a času a dne pro jejich aktivaci)- Proporcionální tlak nastavení řízení podle proporcionálního tlaku)- Min. doba mezi spuštěním/zastavením čerpadel nastavení zpoždění mezi spuštěním/zastavením jednoho čerpadla)- Max. počet spuštění za hodinu omezení počtu spuštění/zastavení za hodinu)- Záložní čerpadla volba jednoho nebo více záložních čerpadel)- Nucené střídání čerpadel nastavení střídání čerpadel tak, aby čerpadla běžela stejný počet provozních hodin)- Zkušební běh čerpadel zabraňuje zadření čerpadel a rozkládání se kapaliny v čerpadlech a odstraňuje vzduchové kapsy)- Pokus o zastavení čerpadla pokusy automatického zastavení, adaptivní nebo v pevně stanovených intervalech)- Otáčky při spouštění a zastavování čerpadel řízení otáček při spouštění a zastavování čerpadel)- Min. výkon volba minimálního výkonu)- Nouzový běh čerpadla běží bez ohledu na upozornění a alarmy)- Nastavení digitálních vstupů- Nastavení analogových vstupů- Nastavení digitálních výstupů- Nastavení min., max. a uživatelem definovaného výkonu - Data křivky čerpadla zadání dat charakterizujících výkonové křivky)- Zdroj řízení řízení z CU 351 nebo přes sběrnicový spoj)- Odhad průtoku optimalizace provozu podle výkonových křivek)- Ochrana proti chodu na sucho volba s vysílačem tlaku)- Min. tlak monitorování minimálního tlaku)- Max. tlak monitorování maximálního tlaku)- Externí porucha monitorování externí poruchy)- Překročený limit 1 a 2 monitorování nastaveného limitu 1 limit pro upozornění) a limitu 2 limit pro alarm))- Čerpadla mimo výkonový rozsah signalizace chodu čerpadel mimo výkonový rozsah)- Funkce uvolnění tlaku monitorování maximálního tlaku systému) - volba- Jazyk na displeji volba jazyku na displeji)- Jednotky na displeji výchozí jednotky nebo jednotky US)- Datum a čas nastavení dne a času)- Hesla nastavení hesla pro menu „Provoz“ a/nebo „Nastavení“)- Připojení sítě Ethernet řízení systému ze vzdáleného PC)- Číslo GENIbus přiřazení čísla GENIbus)- Verze softwaruŘídicí jednotka byla navržena podle následujících směrnic: Směrnice pro stroje a zařízení 98/37/ES) Použité normy: EN 809 [2000] a EN 60204-1 [2006].- Směrnice EMC 2004/108/ES)

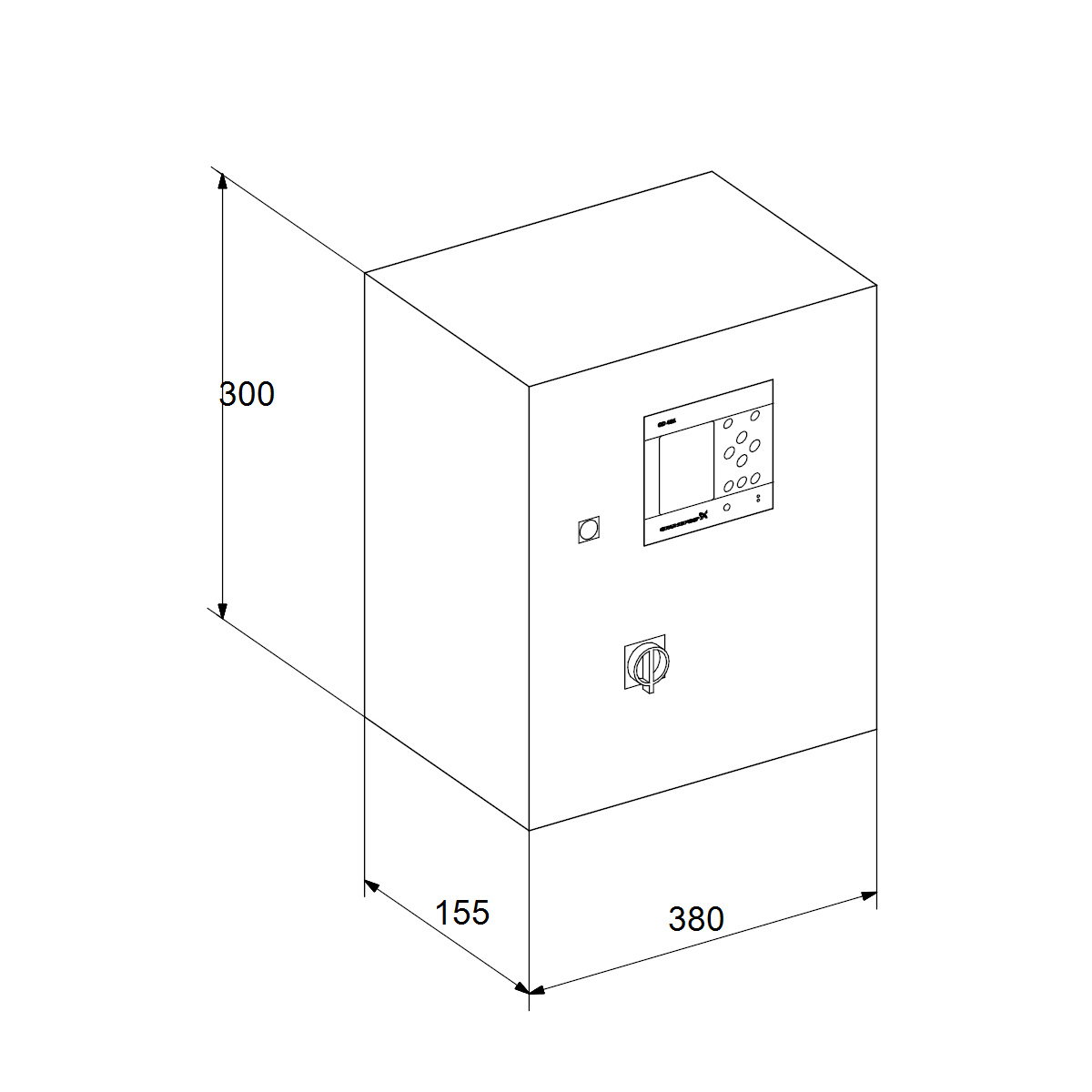

Rozměry

• Šířka: 380 mm
• Výška: 300 mm
• Délka: 155 mm
• Váha brutto: 10,500 kg
• Váha netto: 10,5 kg
