Stanice přečerpávací Grundfos Multilift MD1.80.80.30.4 - SL

Popis produktu

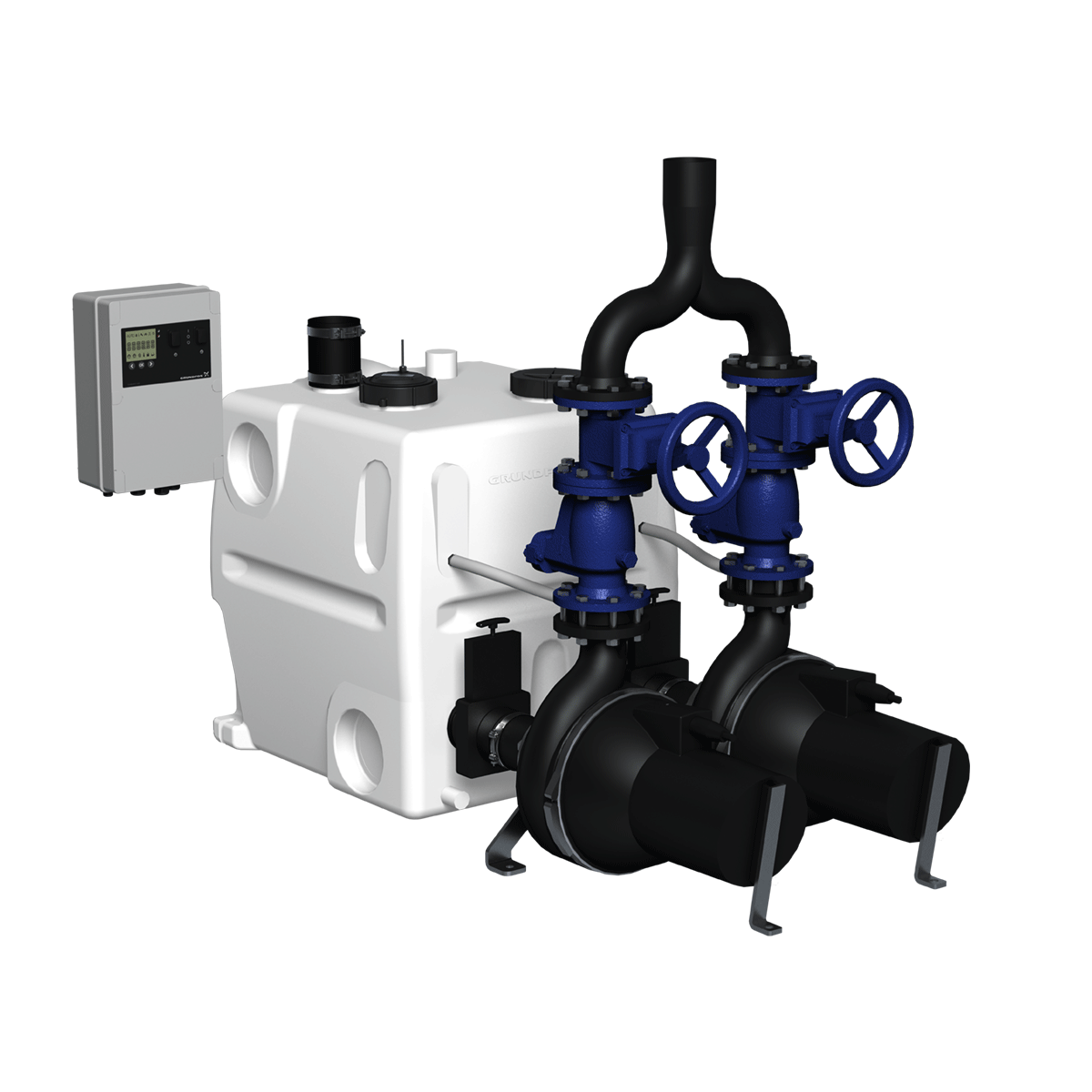

Kompaktní přečerpávací stanice odpadních vod sestává z jedné nebo dvou sběrných nádrží o objemu 450 l, dvou horizontálních ponorných kalových čerpadel řady SL, řídicí jednotky včetně analogového snímače hladiny a spojovacího materiálu.450litrová nádrž je vyrobena z neprodyšného a korozivzdorného polyetylenu a je absolutně plynotěsná a nepropouští žádný zápach. Je vybavena- třemi horizontálními přívodními zásuvkami DN150 s jednou záslepkou,- vertikálními vstupními spojovacími kusy DN100- vertikálními spojovacími kusy DN75 pro odvzdušnění s pružným spojovacím kusem a svorkami- dvěma horizontálními spojovacími díly DN40 s jedním spojovacím kusem a svorkami pro ruční membránové čerpadlo příslušenství).Nádrž je zkonstruována s vnitřním patentovaným zkosením a sacími koleny, aby se zabránilo usazování nečistot a snížilo se množství zbytkové vody. V případě instalace dalších sběrných nádrží jsou 4 spojovací zásuvky DN150 umístěny po stranách.Tato horizontální kalová čerpadla mají jednokanálové nebo vírové oběžné kolo splňující jakékoliv požadavky- průchodnost až 80 mm pro zajištění spolehlivého provozu bez ucpání,- jedinečný systém upínání pro rychlou demontáž hydrauliky a motoru během jedné minuty,- vodotěsná kabelová zástrčka z nerezové oceli pro snadnou údržbu a servis,- dvojitá hřídelová ucpávka pro snadnou údržbu a servis – motor s tepelnými spínači uvnitř vinutí- motor s tepelnými spínači uvnitř vinutíIzolační ventily, zpětné ventily, vypouštěcí trubky, ruční membránové čerpadlo, šrouby a těsnění a třetí 450litrová nádrž jsou k dispozici jako příslušenství.Řídicí jednotka LC221 s mikroprocesorem je vybavena displejem pro veškerá možná monitorování. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 4 m nebo 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou včetně fázového invertoru pro 3fázový motor)Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou s přesností na jeden milimetr a zobrazením na displeji. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.Řídicí jednotka zajišťuje tepelnou ochranu motoru a monitoruje provoz čerpadla. Tepelná ochrana motoru sestává z tepelných spínačů ve vinutí.Funkce řídicí jednotky: provoz hvězda/trojúhelník pro čerpadla >5kW zapnutí/vypnutí, běžné přepínání a přepínání při poruše drticích čerpadel na základě nepřetržitého signálu z odporového piezoelektrického snímače jističem a/nebo měřením proudu a také připojením tepelných spínačů ochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem 24hodinový automatický zkušební běh během dlouhé doby nečinnosti nastavení dob zpoždění:- zpoždění zastavení doba od dosažení zastavovací hladiny do zastavení čerpadla)- zpoždění spuštění doba od dosažení spouštěcí hladiny do spuštění čerpadla)- zpoždění alarmu doba od výskytu poruchy do signalizace alarmu) pro zabránění krátkodobému alarmu vysoké hladiny v případě dočasného vysokého přítoku do nádrže. automatické měření proudu pro signalizace alarmů provozní signalizace:- provozní režim automatický, ruční)- provozní hodiny- impulsy počet spuštění)- nejvyšší naměřený proud motoru výstražná signalizace:- stav čerpadla běh, porucha)- porucha sledu fází a chybějící fáze- porucha aktivovaná tepelným spínačem- alarm vysoké hladiny vody- interval servisu/údržby volitelný). volba automatického resetování alarmů protokol poruch pro až 20 alarmů volba mezi různými počátečními hladinami volba typu připojeného snímače kalibrace snímače přednastavená) volba intervalu údržby 0 3 6 nebo 12 měsíců).LC 221 má standardně 6 beznapěťových výstupů pro:– čerpadlo v provozu– porucha čerpadla– alarm vysoké hladiny– běžná porucha.6 digitálních vstupů pro následující funkce:– připojení snímače tlaku předběžně namontováno)– připojení analogového snímače 4–20 mA nebo 0–5 V)– připojení až čtyř hladinových spínačů nebo tlakových spínačů místo analogového snímače– připojení samostatného spínače hladiny, který bude použit pro detekci zaplavení mimo Multilift. Přečerpávací stanice jsou často instalovány v jímce uvnitř suterénu – nejnižší bod v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm.– připojení externího resetu alarmu– připojení tepelného spínače motoruŘada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV

Vlastnosti

• Vysoce spolehlivá čerpadla SE nebo SL
• Two impeller types are available: Vortex, free-flow impeller for SLV/SEV, single-channel, high-efficiency, S-tube impeller for SL1/SE1
• 17 různých velikostí motoru pro dokonalé přizpůsobení požadovanému odvodňovacímu výkonu
• Large-volume collecting capacity, up to 3 x 450 litres
• Bezešvá sběrná nádrž z PE polyetylenu) odolná vůči odpadní vodě a bez zápachu
• Konstrukce dna nádrže bez sedimentace
• Regulátor s LC displejem, interaktivním menu a více funkcemi ochrany motoru
• Piezorezistivní snímač hladiny a spolehlivá detekce hladiny bez ucpání bez přímého kontaktu s čerpanou kapalinou
• Snadná a chytrá údržba a servisní funkce pro čerpadla, senzorovou trubici, sběrnou nádrž a ovladač

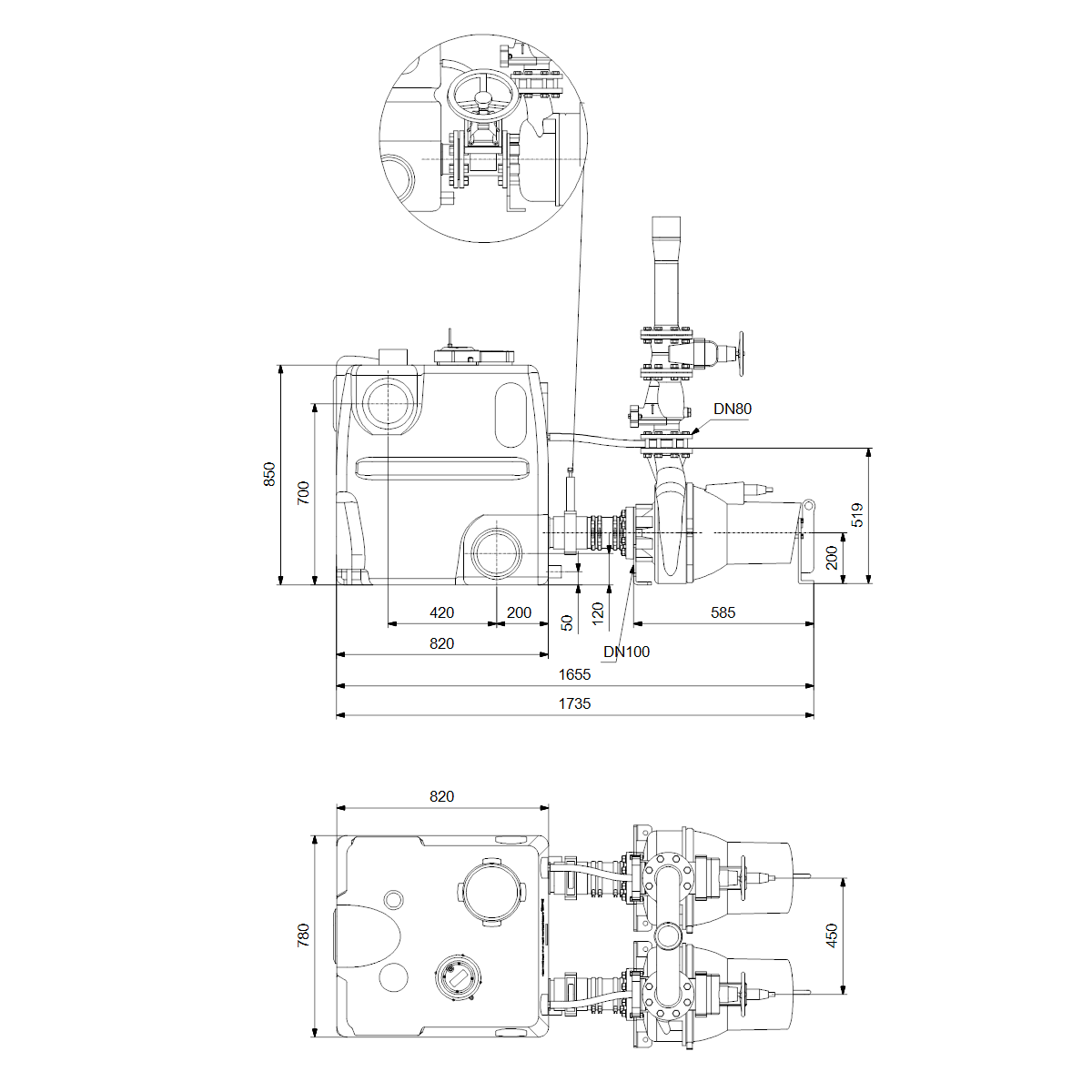

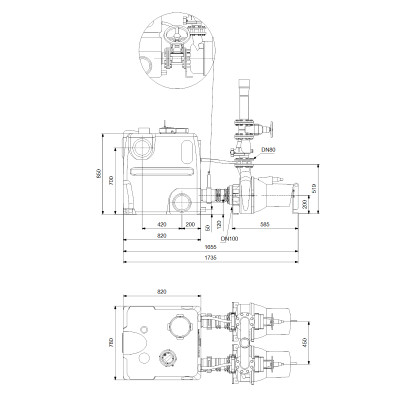

Rozměry

• Šířka: 1600 mm
• Výška: 1330 mm
• Délka: 1200 mm
• Váha brutto: 438,607 kg
• Váha netto: 341,555 kg
