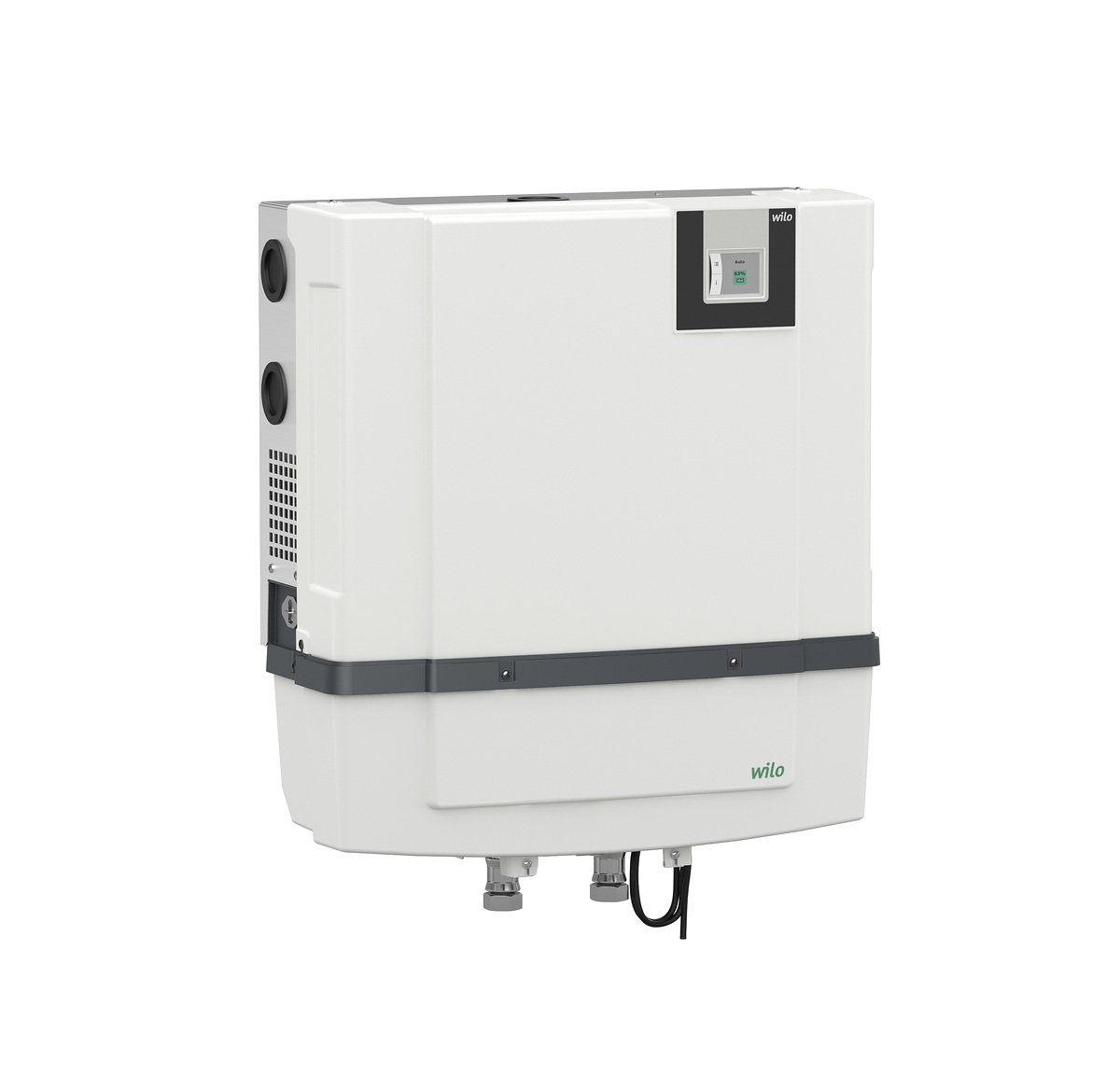

Wilo-RAIN3 je zařízení na využívání dešťové vody k úspoře pitné vody například pro zásobení toaletních zásobníků vodou nebo pro zavlažování zahrady. Kompaktní a standardizovaná konstrukce podle EN 1717 a DIN 1989 v kombinaci s různými volitelnými možnostmi hydraulických přípojek zjednodušuje a zrychluje každou novou instalaci resp. každou výměnu. Intuitivní rozhraní dotykového LCD displeje s řadou inteligentních funkcí jako samoochranné rutiny také přispívá ke komfortu obsluhy a vysoké spolehlivosti.
Speciální údaje/přednosti výrobku
Snadná instalace díky zařízení připravenému k připojení a kompaktní konstrukci s možnostmi rozdílných hydraulických přípojek
Vysoký komfort ovládání a možnosti snadného nastavení díky jedinečné kombinaci intuitivní dotykové LCD plochy a díky velkému množství regulačních funkcí
Vysoká spolehlivost díky integrovaným ochranným funkcím
Hygienická bezpečnost díky zpětné klapce a doplňovací nádrži v souladu s DIN 1989 a EN 1717
Tichý provoz při instalaci v blízkosti obytných prostor
Pohodlnější použití díky aktualizovatelnému řízení přes Wi-Fi pro Wilo-Service
Vybavení/funkceModul připravený k zapojení v kompaktní konstrukci. Skládá se z následujících součástí:
HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základovém rámu s tlumiči chvění
11litrová doplňovací nádrž pro doplňování čisté vody s plovákovým ventilem
Třícestný ventil
Kryt přední a zadní strany
přípojka na straně výtlaku, hadice G 1”
přípojka na straně sání, hadice G 1”
Připojení pro síť komunálního zásobení vodou G ”, maximálně 6 bar
3 m přívodní kabel a zástrčka
4-20 mA senzor stavu naplnění s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
4-20 mA snímač tlaku
V doplňovací nádrži instalovaný senzor přepadu
Akustický alarm
K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo hlášení poruchy
Elektronická řídicí jednotka s barevnou dotykovou obrazovkou LCD
Ovládání/displej
Displej s barevnou dotykovou obrazovkou LCD
Trvalý přehled o úrovni plnění v cisterně, provozní tlak a režim (automatický - ruční) , režim čerpání (dešťová voda - voda z kohoutku)
Protokolace 10 posledních poruch
ŘízeníPlně automatická regulace pro:
HiMulti 3 P samonasávací odstředivé čerpadlo
Nastavitelný vyvolávací tlak
Provozní režimy zařízení (manuální nebo automatický)
Přepínání třícestného ventilu mezi provozem na dešťovou vodu a mezi komunální vodou z kohoutku
Hlídání stavu naplnění cisterny
Identifikace přepadu doplňovací nádrže
Ochrana čerpadla proti chodu nasucho
Podpora samonasávání
Automatická pravidelná výměna vody v doplňovací nádrži (volitelný cyklus)
Provozní hlášení a hlášení poruchy
Volitelný externí alarm nebo hlášení poruchy
Volitelné ponorné čerpadlo (cisternové čerpadlo)
Kontrola
Stav naplnění dešťové vody v zásobní nádrži díky 4-20 m senzoru stavu naplnění
Aktuální tlak zásobení
Ochrana čerpadla proti chodu nasucho
Monitorování kontinuity kabelu senzoru
Ochrana síťového napájení čerpadla pomocí jističe vedení
Přepad doplňovací nádrže
Rozhraní
Relé pro volitelné ponorné čerpadlo
K dispozici je beznapěťový kontakt pro externí alarm nebo hlášení poruchy do BMS
Beznapěťový kontakt pro senzor k identifikaci přepadu a zpětného vzdutí
Další elektrické připojení na regulačním přístrojiRegulace volitelného přístroje nebo použitelná pro komunikaci:
Připojení cisternového čerpadla:
V případě možných problémů se sáním kvůli překročení maximální sací výšky hlavního čerpadla (např. příliš hluboká cisterna nebo příliš dlouhé potrubí) musí být k regulačnímu přístroji připojeno cisternové čerpadlo (ponorné čerpadlo, 230 V, max. 3 A). Wilo nabízí čerpadla pro různá použití. Obraťte se na odborníka.
bezpotenciální kontakt použitelný pro hlášení poruchy
Senzor k identifikaci přepadu a zpětného vzdutí
Materiály:
Skříň čerpadla: PA6T/6I-GF40
Hřídel: Nerezová ocel
Oběžné kolo: PPE/PS-GF30
Provozní údaje:
Čerpané médium: voda
Min. teplota média: 3 °C
Max. teplota média: 30 °C
Maximální provozní tlak: 8 bar
Max. okolní teplota: 40 °C
Údaje o motoru:
Síťová přípojka:
Jmenovitý výkon motoru: 800
Jmenovité otáčky: 2900 Ot/min
Jmenovitý proud: 4.6 A
Třída krytí motoru:
Izolační třída: F
Rozměry pro instalaci:
Přípojka přepadu: Pr. 19-PN0
Vodní přípojka: G
Přípojka trubky na straně sání: G 1
Přípojka trubky na výtlaku: G 1
Informace:
Hmotnost netto cca: 27.9 kg
Značka: Wilo
Název výrobku: RAIN3-45 EM
Číslo výrobku: 2551473
